Sanierung der Keramikfassade beim Rialto-Gebäude in Basel

Projektierung Ausschreibung Realisierung

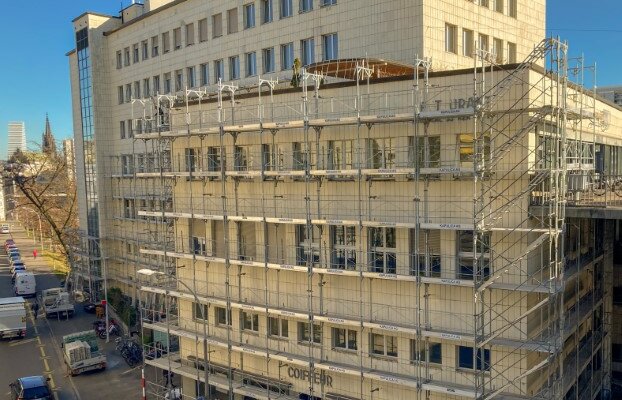

30.04.2023 — Das Wohn- und Geschäftsgebäude «Rialto» in Basel wird zurzeit gesamtsaniert. Nach erfolgreichen Rückbauarbeiten, Schadstoffsanierung, Betonarbeiten der Lehrschwimmbecken sowie Neuinstallation der Gebäudetechnik finden zurzeit die Sanierungsarbeiten der Fassade statt. Diese steht unter Denkmalschutz und stellt alle Beteiligte vor gewisse Herausforderungen.

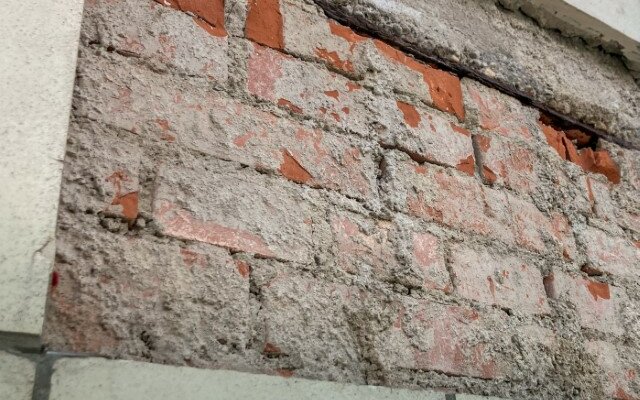

Die Sanierung der Fassade des Rialto-Gebäudes in Basel kann die Anforderungen der heute gültigen Normen des Schweizerischen Plattenverbands (SPV) für eine Fassade mit Plattenverkleidung nicht erfüllten. Dies ist auf die ursprüngliche Konstruktion zurück zu führen: Die grossformatigen Steinzeugplatten wurden in einem Dickbett auf den Rohbau aufgebracht. Aufgrund der Schutzwürdigkeit der Fassade ist ein normgerechter Aufbau beim Hintergiessen oder beim Ersetzen der rund 20 000 Platten nicht möglich. Deshalb geht die Büro für Bauökonomie AG in der Bauleitung und der Gesamtleitung wie folgt vor:

Auffüllen der Hohlstellen mittels Hintergiessens

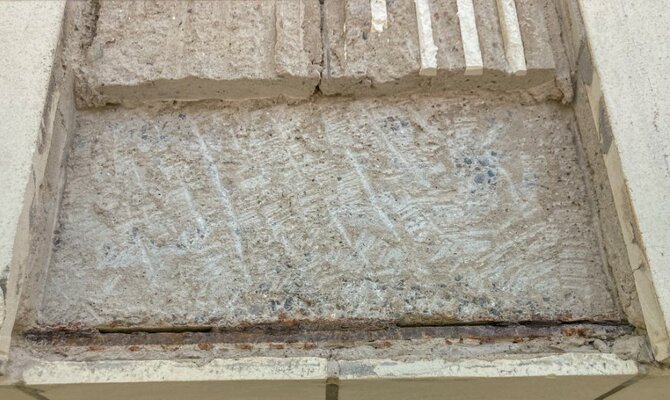

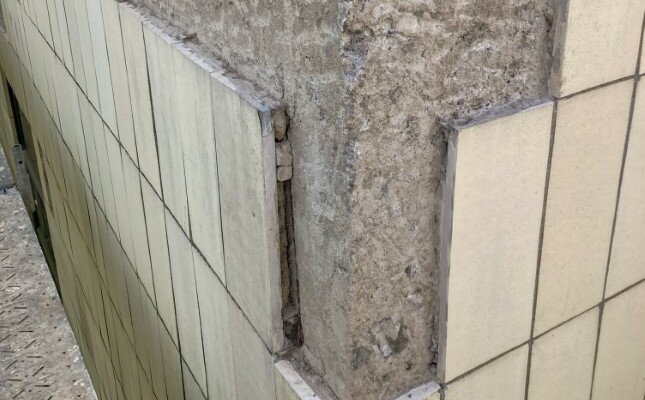

Teilweise haben sich Hohlstellen zwischen Mörtel und Untergrund ergeben, was auf Feuchtigkeit zurückzuführen ist, die vermutlich von aussen über die Fugen in die Konstruktion eingedrungen ist. Diese Stellen müssen mit einem Hintergiessmörtel aufgefüllt werden, um so die Haftung zwischen Keramikverkleidung und Rohbau wieder herzustellen. Bei rund 20% der Platten ist ein Hintergiessen möglich. Im Wesentlichen gestaltet sich der Arbeitsablauf wie folgt:

1. Vollständiges Abklopfen der Fassadenflächen zur Aufnahme der Hohlstellen

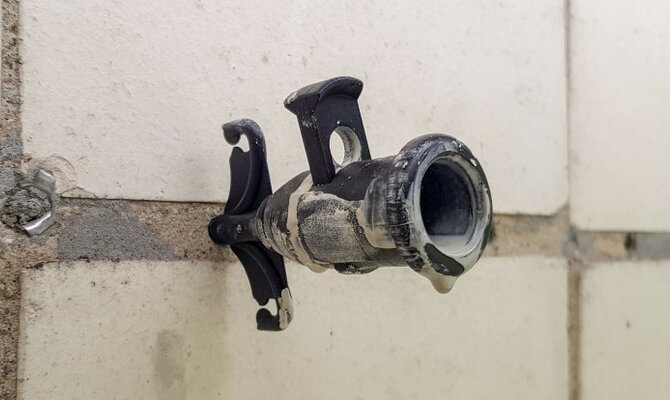

2. Im Bereich der Fugen ein Loch bohren
3. Vornässen der Injektionsstelle durch Einlassen von verdünntem Wasserglas (1 Teil Wasserglas / 3 Teile Wasser)
4. Sofortiges Einbringen des Injektionsmörtels, bis die Platte oder Hohlstelle bis oben gefüllt ist
5. Verfüllen des Bohrlochs
6. Instandstellung aller mangelhaften Fugen

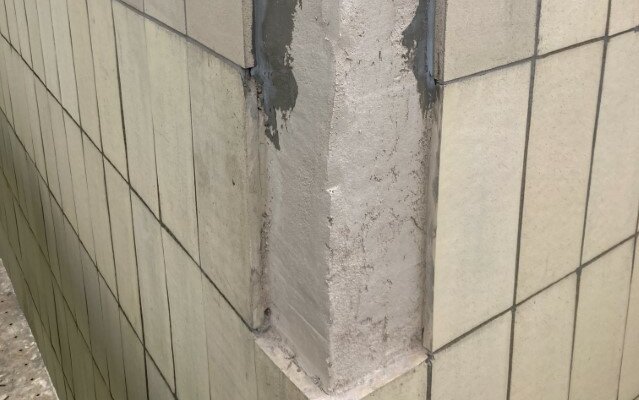

Ersatz von defekten Platten

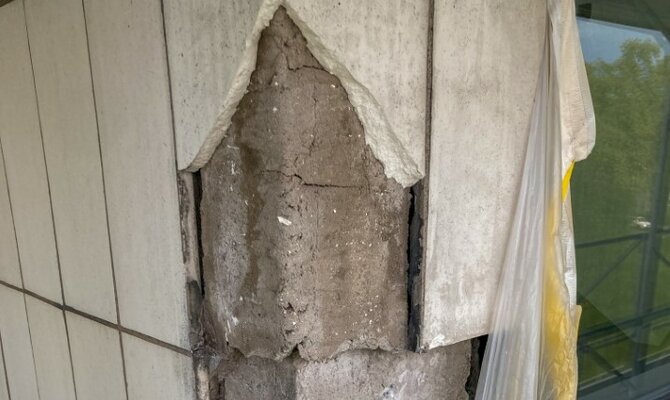

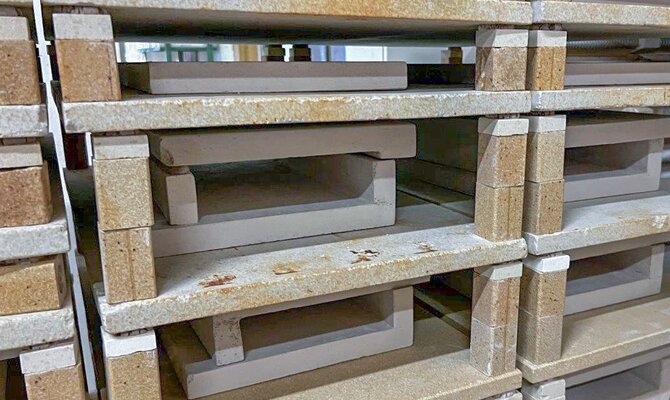

Bei 5% aller Platten ist ein Ersatz aufgrund von mechanischen Beschädigungen, Rissen oder zu grosser Hohlräume in der Konstruktion nötig. Hierfür wurden die Eigenschaften sowie die Zusammensetzung der bestehenden Platten sowie des Mörtels untersucht und analysiert. Die Arten von Platten, die wir herstellen und an der Fassade ersetzen werden, reichen von Normalplatten, Eckplatten oder Fensterbankplatten bis hin zu Leibungsplatten und Sturzplatten.

Ausbessern der Fugen
Schadhafte Fugen in der Fassade müssen entfernt und neu verfugt werden.

Reinigen der Fassade
Der verbleibende Teil wird nach einer ordnungsgemässen Prüfung mit einem Grundreiniger, der biologisch abbaubar und unbedenklich ist, abgewaschen.

An den Sanierungsarbeiten sind unter anderem folgende Partner beteiligt:
